Magnit uzatish muftasi nima?
Magnit uzatish birikmasining ta'rifi:

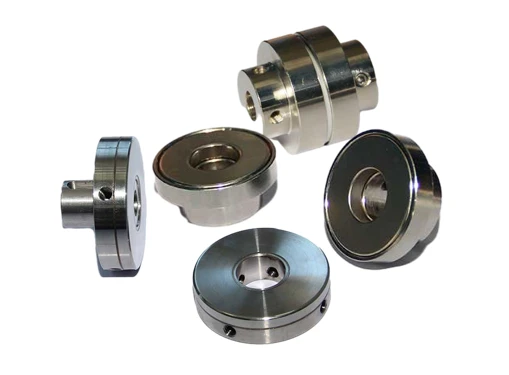

Magnit mufta - bu doimiy magnitlarning magnit kuchi orqali asosiy harakatlantiruvchi va ishlaydigan mashinani bog'laydigan yangi turdagi mufta. To'g'ridan-to'g'ri mexanik ulanishni talab qilmaydi, lekin noyob tuproqli doimiy magnitlar orasidagi o'zaro ta'sirdan foydalanadi.
Magnit maydon ma'lum bir masofani bosib o'tishi mumkin Mexanik energiyani uzatish uchun materialning fazoviy masofasi va xususiyatlaridan foydalaniladi. Magnit muftalarning paydo bo'lishi ba'zi mexanik qurilmalarda dinamik muhrlarning oqish muammosini to'liq hal qildi.
Magnit uzatuvchi ulanish turlari:
Keng tarqalgan magnit uzatishlar uch turni o'z ichiga oladi: sinxron uzatish (planar tip va koaksiyal tip), histerezis uzatish va girdobli oqim uzatish. Ularning o'ziga xos xususiyatlari tufayli ular turli sohalarda qo'llaniladi.
1.Sinxron uzatish(planar va koaksiyal turlari)
Planar magnit uzatish birikmasi: magnit eksenel yo'nalishda magnitlangan va ulangan magnit qutblar eksenel yo'nalishda joylashtirilgan;
Koaksiyal magnit uzatish birikmasi: magnit radial yo'nalishda magnitlangan va ulangan magnit qutblar radial yo'nalishda joylashtirilgan;
2.gisterezis qo‘zg‘atuvchisi
Histerezni uzatish - histerezis printsipidan foydalangan holda uzatish usuli.
Umumiy histerezis aktuatorlari odatda sinxron aktuatorlarga o'xshash koaksiyal tuzilmalardir. Farqi shundaki, ichki va tashqi rotorlar turli magnit materiallardan foydalanadi. Umuman olganda, ichki rotor (qo'zg'atuvchi mil) neodimiy temir bor kabi yuqori majburlash va yuqori turg'unlikka ega materiallardan foydalanadi.
Tashqi rotor (harakatlanuvchi mil) alniko kabi past bosimli magnit materialdan qilingan. Haydash milidagi magnitlar NS qutbiga ko'ra ko'ndalang joylashgan. Yuk nominal momentdan katta bo'lmaganda, qo'zg'aluvchan mil harakatlanuvchi mil bilan sinxron ravishda aylanadi; yuk nominal qiymatdan oshib ketganda, ichki va tashqi rotorlar sirpanadi va faqat nominal moment boshqariladigan milga uzatiladi. Ortiqcha energiya ichki magnitni tashqi magnitga zaryadlash va demagnetizatsiyalash jarayonida issiqlik shaklida chiqariladi.
Histerezsiz aktuatorlar sobit moment turlarida va sozlanishi moment turlarida mavjud. Birinchisi sozlanishi mumkin bo'lmagan momentga ega va ortiqcha yukdan himoyalangan transmissiyaga teng; ikkinchisi sozlanishi momentga ega va odatda tortib olish va ochish jarayonida kuchlanish kuchini nazorat qilish uchun tortib olish va ochish strukturasida ishlatiladi. Bundan tashqari, bu histerezisni uzatish strukturasini qopqoq mexanizmida, ya'ni shisha qopqog'i shisha qopqog'iga yoki boshqa mexanik tuzilmalarga zarar bermasdan etarli darajada mahkamlash kuchini olishini ta'minlaydigan magnit yopish moslamasida ham ko'rish mumkin.
Xuddi shu funktsiyani buloqlar va ishqalanish plitalari yordamida olish mumkin. Biroq, nisbatan aytganda, histerezis uzatish komponentlarida to'g'ridan-to'g'ri ishqalanish yo'q va ortiqcha energiya issiqlik shaklida tarqaladi. U oddiyroq parvarishlash va chang hosil qilmaslik afzalliklariga ega.
3.Edi tok uzatish

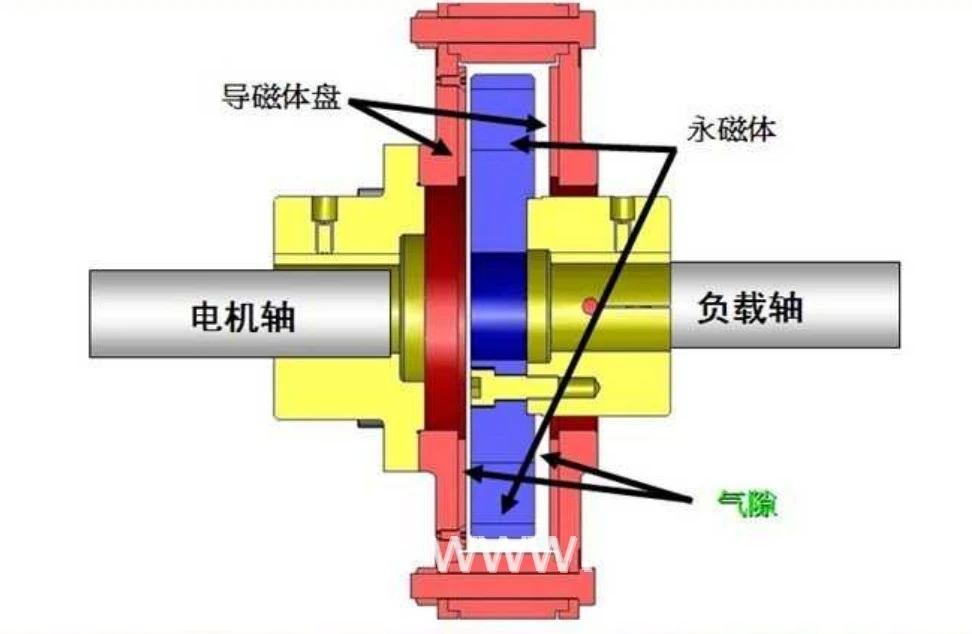

Eddy oqimining uzatilishiga yuqorida aytib o'tilgan har qanday aktuatorning boshqariladigan qismidagi doimiy magnit materialni yaxshi elektr o'tkazuvchanligi bo'lgan ferromagnit bo'lmagan materiallar, masalan, mis va alyuminiy materiallar bilan almashtirish orqali erishish mumkin, ammo uzatish samaradorligi juda yuqori bo'lishi shart emas. . Faol diskda yuqori samarali magnitlar NS xoch naqshida o'rnatiladi. Boshqariladigan disk yaxshi elektr o'tkazuvchanligiga ega mis materialdan qilingan. Magnit maydon chiziqlari mis diskdan o'tadi. Haydash diski aylanadi va girdab oqimi boshqariladigan mis diskni harakatga keltiradi. Eddy oqimining uzatilishi ikki holatda bo'lishi mumkin: sinxron yoki asinxron.
Aniqroq qilib aytadigan bo'lsak, sinxron oqimli drayvlar odatda oz miqdorda (5%) asinxroniyaga ega. Masalan, kirish 1000 rpm va chiqish 950 rpm. Ushbu desinxronizatsiya uzatishni yo'qotish sifatida qabul qilinishi mumkin.
